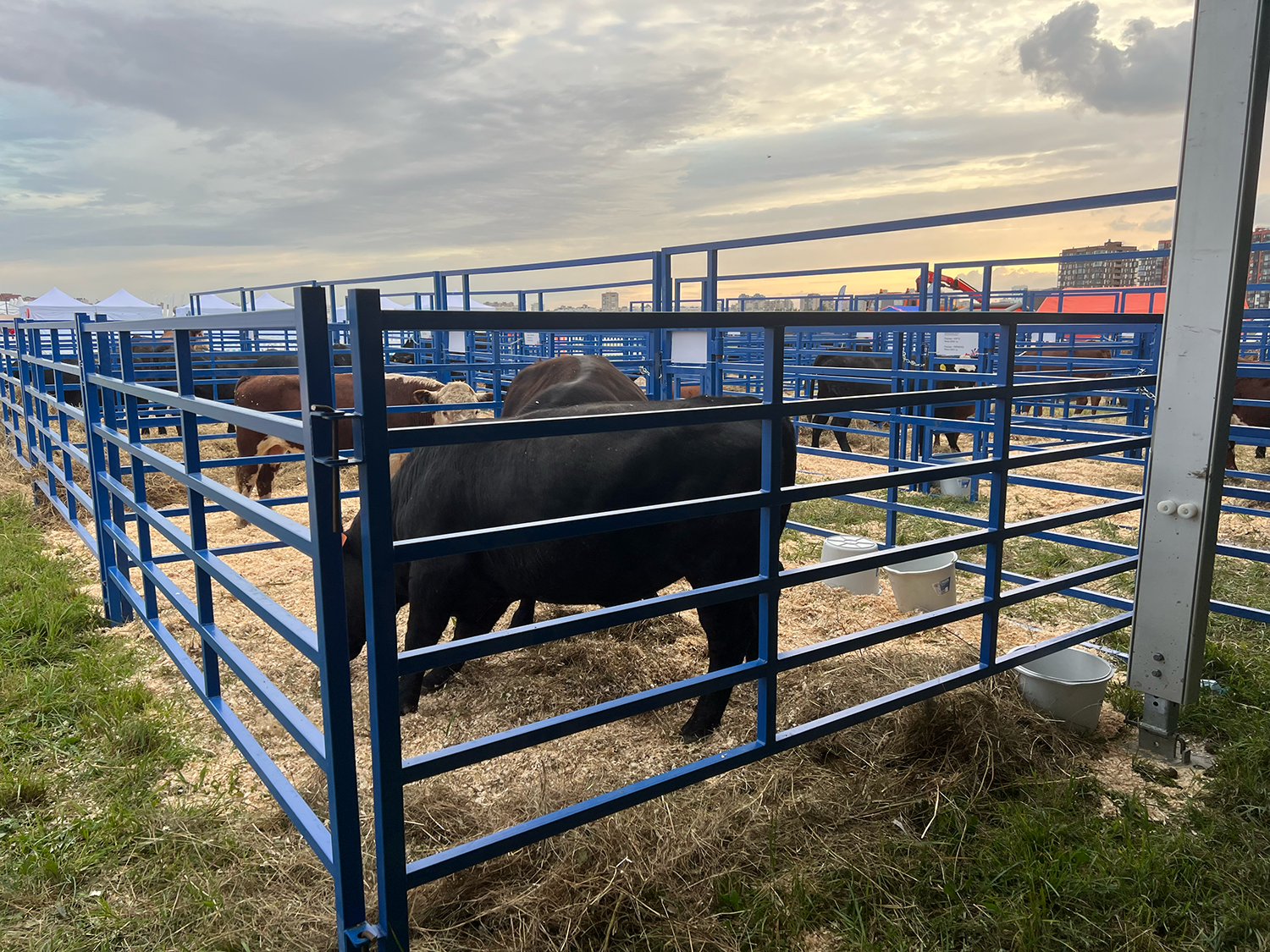

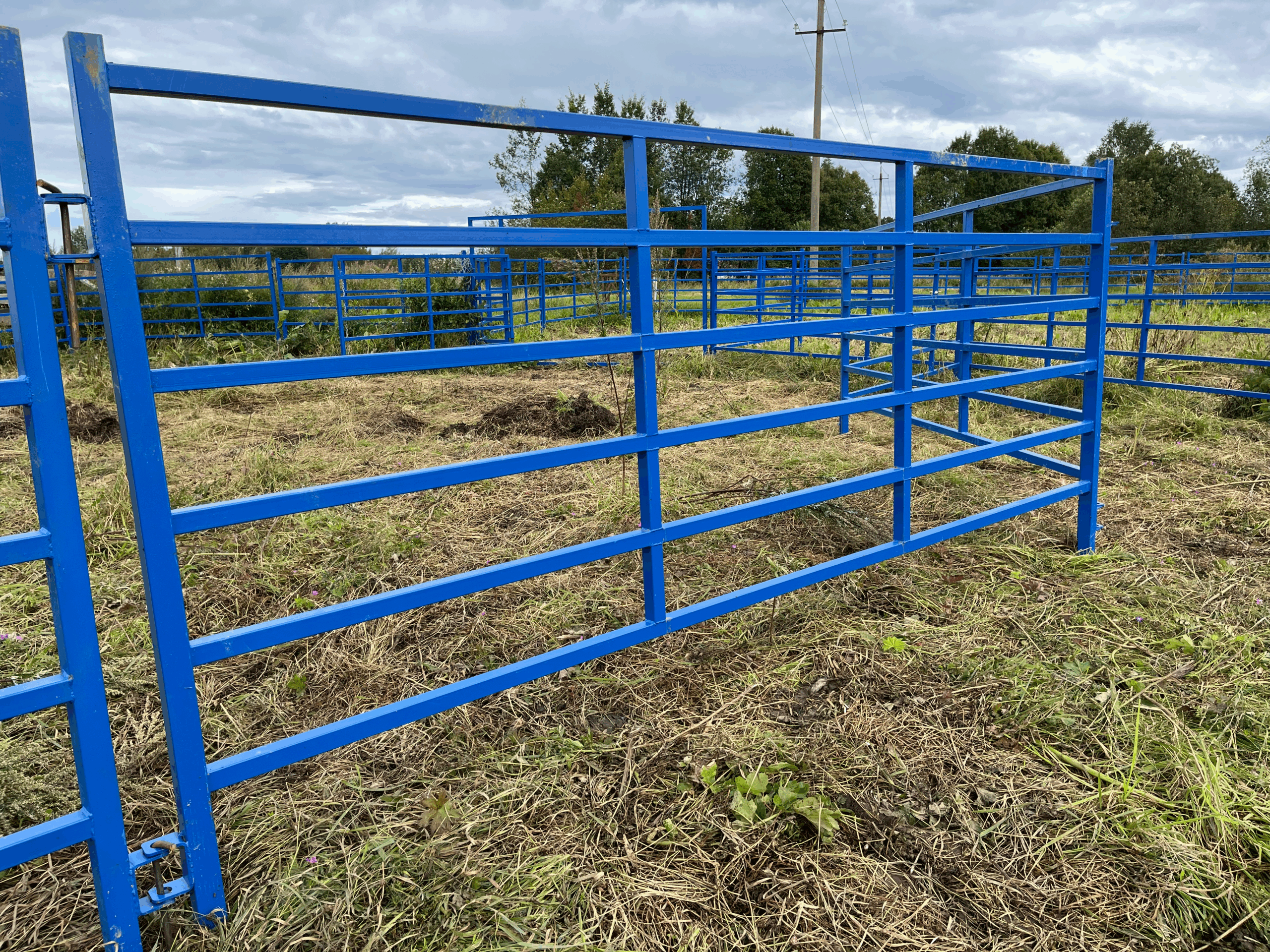

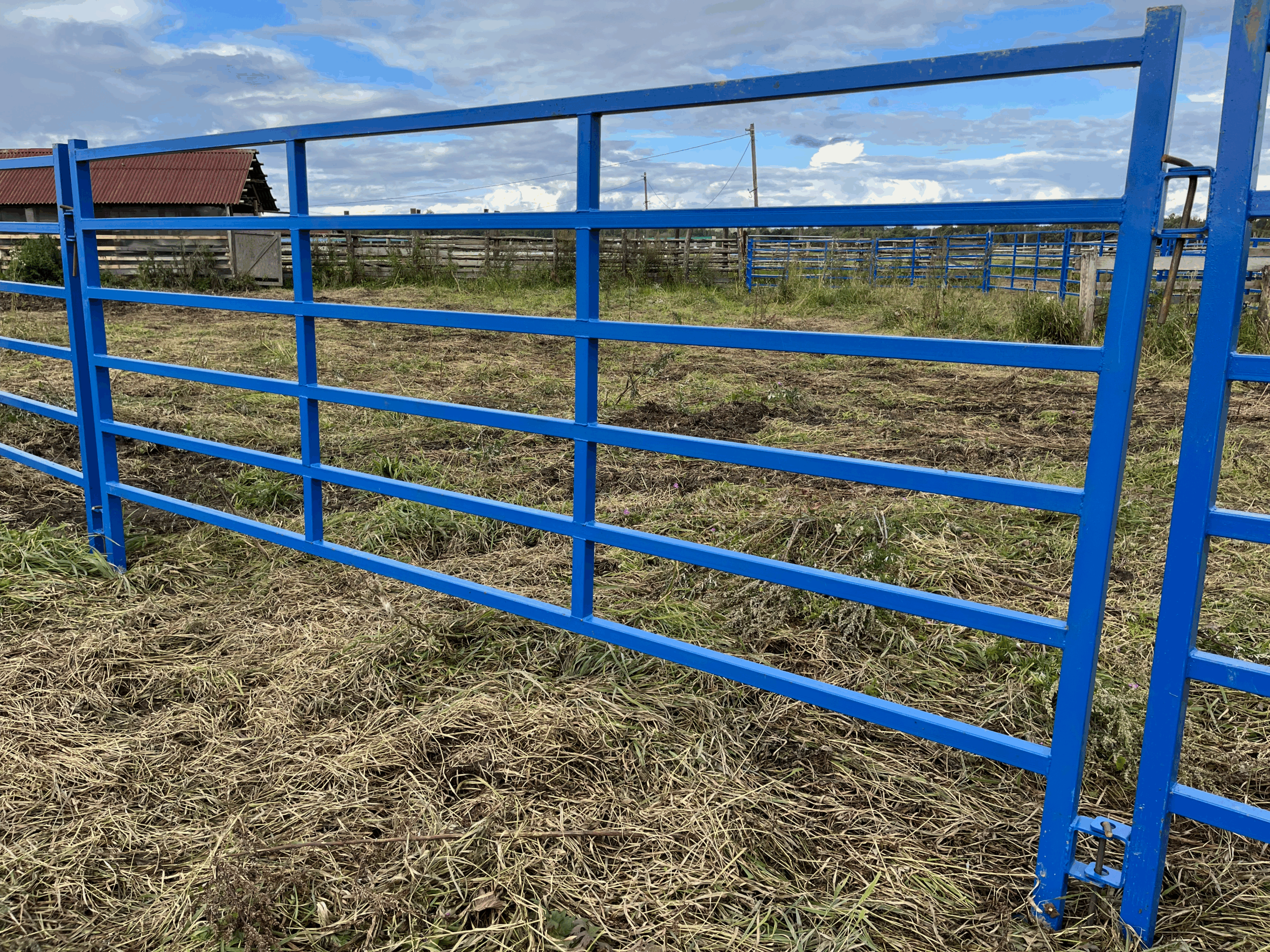

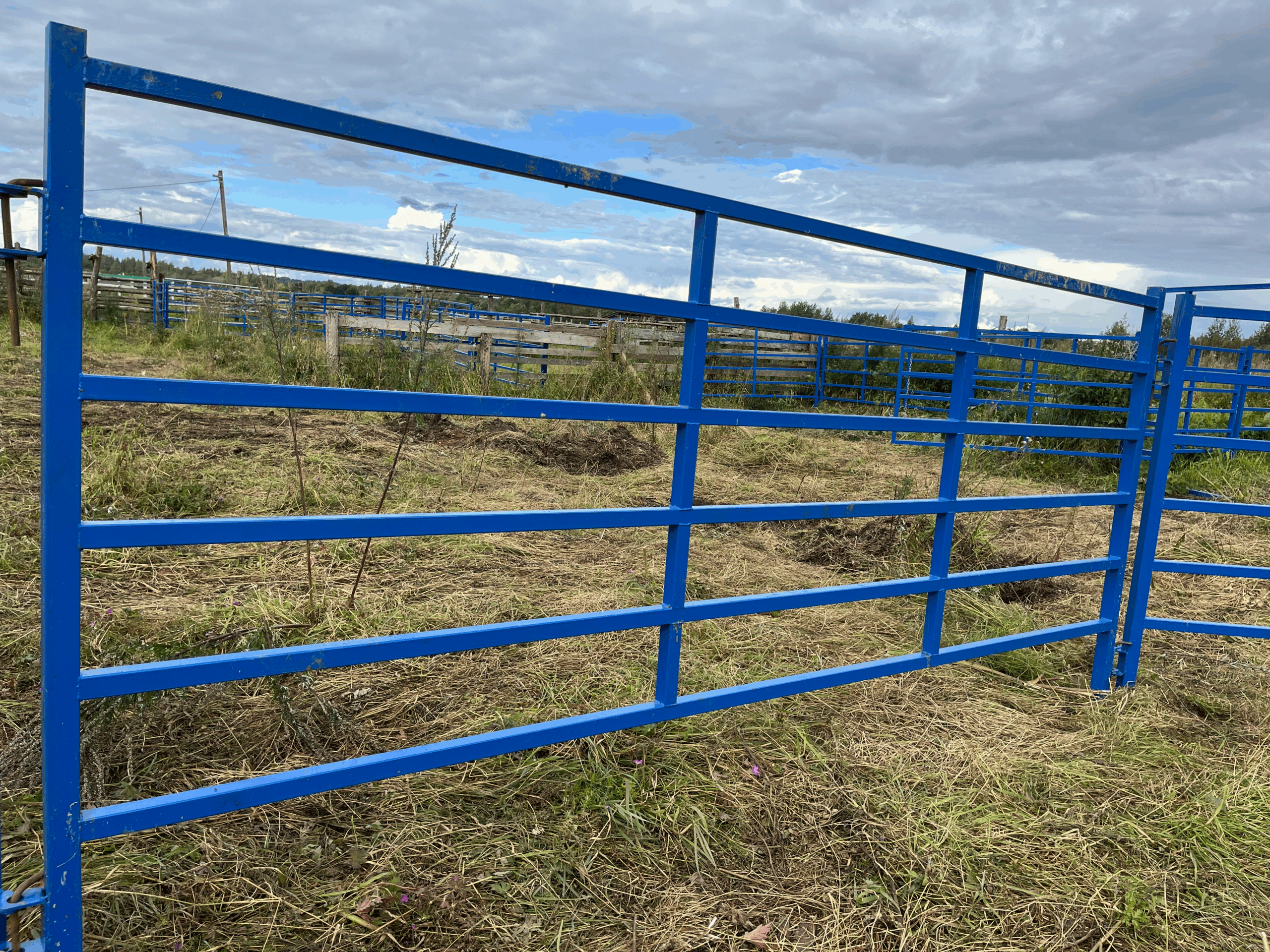

Панель AUR 100.4

«Рабочая лошадка» панельного загона: понятная геометрия, доступный прокат, удобная сварка. В проекте заложены стойки из 50×50×2, горизонтали из 40×40×2, усиливающие пластины 6 мм и заглушки 50×50. В чертежах указаны сборочные размеры и технологические примечания (включая требование: «сварной шов между труб — делать по кругу»).

Ключевые размеры (из листа «Сборочные размеры»)

• Длина по раме (наружная): 3000 мм; чистый пролет: 2910 мм.
• Высота панели: ~1656 мм (стойки 50×50×2 длиной 1650 мм).
• Шаг между горизонталями: 250 мм × 5 интервалов (рабочая «сеточка»).
• Нижний просвет от земли: 160 мм (для стока и чистки).

Панель рассчитана на сборку обычной сваркой: без экзотики и танцев с бубном — только ровная подгонка, швы по кругу, и порядок.

Что входит в скачиваемый архив

• PDF, 9 листов A4:
  • Содержание; 2) Ведомость материалов (BOM); 3) Нумерация деталей;
  • Сборочные размеры; 5) C-01; 6) C-02; 7) C-03; 8) C-04; 9) C-05.

Использование чертежей разрешено только для собственного строительства и эксплуатации на своём хозяйстве. Запрещены копирование/передача материалов, а также изготовление панелей для продажи/обмена/дарения третьим лицам без письменного согласования с правообладателем (ООО «Кэттл Эксперт»). Материалы защищены авторским правом.
